大流量电动打压泵结构简单，操作方便，容易掌握。它是由水箱、机架、柱塞、控制器、手柄和工作接管等部件组成，水箱下面装有四个滚轮便于移动，水箱上面装有水缸，水缸分低压缸体、低压柱塞体和高压柱塞等部分组件构成，低压柱塞体同时又是高压缸体，内装高压柱塞，低压柱塞通过联动板手柄在工作时做往复运动，低压缸体与水箱盖自成一体，在其上面装有机架和高压缸，机架上面装有控制器，在控制器的侧面分别装有放水阀针及手轮、控制阀针及手轮和工作接管。在控制器的上方装有压力表。当打压泵工作时，可通过表针观看指示值。在机架的侧面装有手柄，联运板是用来操作低压柱塞做往复运动的。

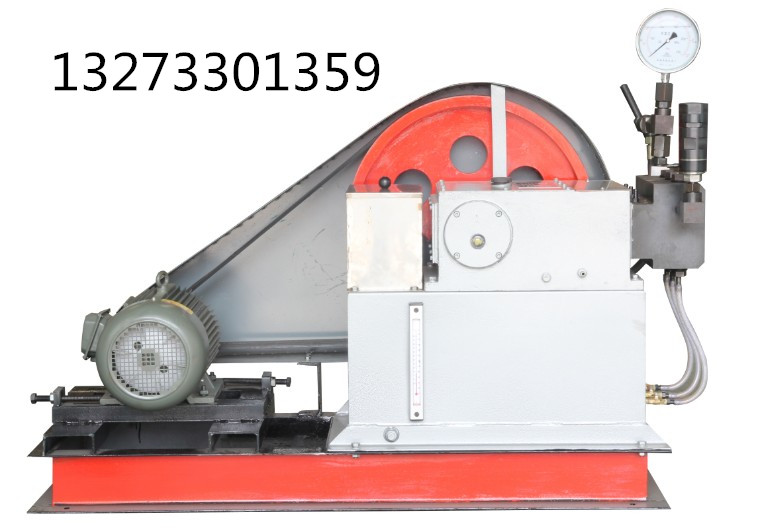

超高压电动试压泵3D-SY为卧式三柱塞泵，由电动机、皮带轮、机架、泵头和底座等组成。
1、机架
机架由机身、曲轴、连杆、十字头等组成 。电动机通过三角皮带轮进行减速，并通过曲柄连杆机构将旋转运动转变为十字头的往复直线运动。
机身是一箱形结构的铸铁件，前端镗有三个安装孔，以保证柱塞与十字头的同轴度，机身后端开有一个长方形孔，便于十字头、连杆等零件的装拆。
曲轴为整体式三曲拐。连杆大头处为剖分式结构，配有标准的175柴油机连杆轴瓦，连杆小头配有铜轴瓦与十字头销连接。
十字头为圆筒形结构，与十字头销配合孔两端面装有弹性挡圈，防止十字头销轴向移动，十字头与柱塞联接采用中间球面结构，能保证柱塞自动定位。
2、 泵头
泵头由泵体、吸入阀、排出阀、柱塞副等零件组成。泵体固定在机身上，由十字头带动柱塞在泵体内往复运动，使泵体内的工作容积产生周期性变化。当柱塞为吸入行程时，泵体内容积增大，排出阀关闭，形成局部真空，工作介质在大气压下，由吸入阀进入泵体；反之，吸入阀关闭，工作介质由排出阀输出，经过单向阀，由外接管路输送到被试器件内，直至达到所需压力。
另外，在泵头右端的单向阀上装有目测压力表，以监视泵的排出压力。
