功  能

一 体 型

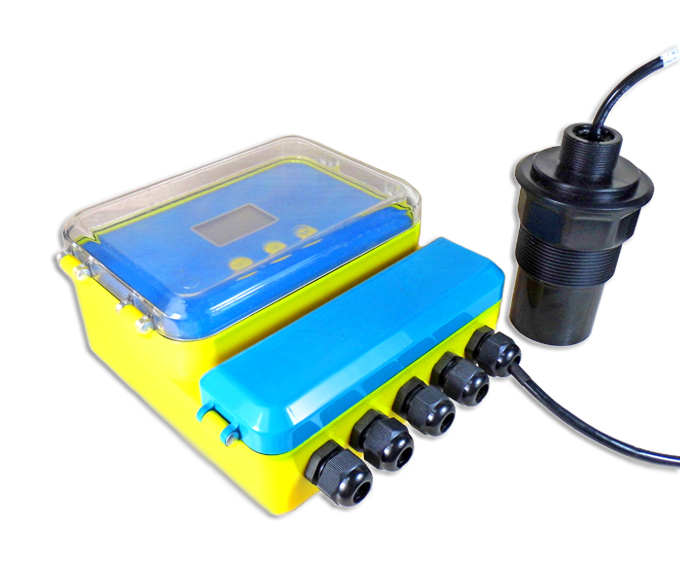

分 体 型

探头选择说明

传感器选择说明：

1-5号巴歇尔槽建议用100KHz的M48×2探头，测量范围1米，不容易打到巴歇尔槽的壁或者转角形成虚假信号。

M48×2探头盲区小，只有10厘米，安装支架可以做得更低。

6-25号巴歇尔槽建议用64Khz的M48×2探头，测量范围2米，盲区30厘米。

测量范围

0.1升/秒～99999.99米/小时，根据不同的堰槽来确定。

累计流量

最大为：4290000000.00立方米

液位最大量程

1米，2米，3米三种，更大范围，需要定做。

液位测量精度

0.5%

分辨率

3mm或0.1%（取大者）

显示

中文液晶显示

流量测量精度

标准堰槽是1～5%（符合国标要求的堰槽和渠道）

非标堰槽是10～50%。

模拟输出

4线制4～20mA/600Ω负载

继电器输出

(选配项)2组AC 220V/ 8A或DC 24V/ 5A，

供电

220V AC+15%  50Hz，或者24VDC 120mA；

供电

(选配项)12VDC、电池供电、太阳能供电

工作环境温度

显示仪表-20～+60℃，探头-20～+80℃

工作环境压力

标准大气压

工作环境湿度

≤90%RH，非凝结

过程温度

-20～80℃；

过程压力

标准大气压

通   信

可选485，232通信，MODBUS协议

防护等级

显示仪表IP65，探头IP68

显示仪表IP64，探头IP68

探头电缆

无

标配10米，最大为100米

探头材质

标配是ABS的，在有腐蚀性环境中要使用防腐材质。
