多层次硬密封蝶阀为偏心金属密封结构，密封形式为金属对金属密封，可调换金属密封圈对金属密封，不锈钢板与石墨复合板密封圈对金属密封。硬密封蝶阀的驱动形式除了电动之外还有：手动，蜗轮杆传动，气动等。多层次硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0～90°之间，旋转到90°时，阀门则牌全开状态。

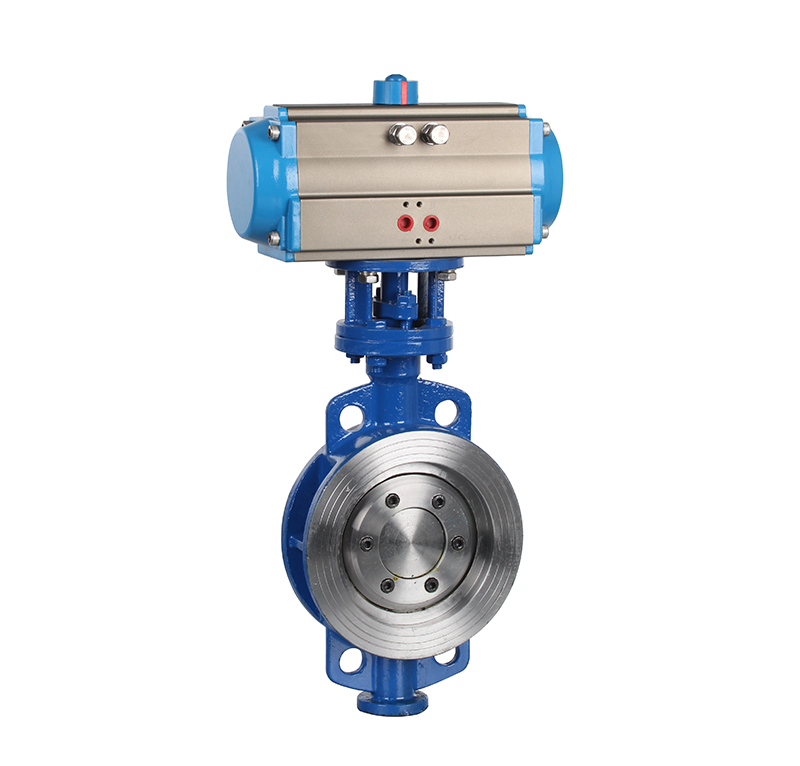

气动硬密封蝶阀是由气动执行器和对夹蝶阀组成。气动硬密封蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或截断阀兼调节的功能，目前碟阀在低压大中口径管道上的使用越来越多。 气动硬密封蝶阀参数：

传动：手动、蜗轮、伞齿轮、气动/电动(带手动) 连接：法兰、对夹式； 口径：DN50～DN1600mm 温度：0℃～150℃ 压力：0.6Mpa～4.0Mpa 阀体：304、316不锈钢、双相不锈钢； 蝶板：304、316不锈钢、双相不锈钢； 阀杆：2Cr13不锈钢、合金钢； 密封圈：橡胶、氟橡胶、不锈钢圈； 填料：柔性石墨； 气动硬密封蝶阀的主要优点：

气动硬密封蝶阀，结构简单，体积小重量轻，造价低，气动碟阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动碟阀全开时有效流通面积较大，启闭迅速省力，碟板旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，碟阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，无论在低温情况下均具有优良的密封性能。 气动硬密封蝶阀结构工作原理适用环境分析：

气动硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则全开状态。 气动硬密封蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。 金属硬密封蝶阀使用与维修：
