品牌:山东金石
包装:纸箱
尺寸:可定制
起订:1吨
供应:1000吨
发货:3天内

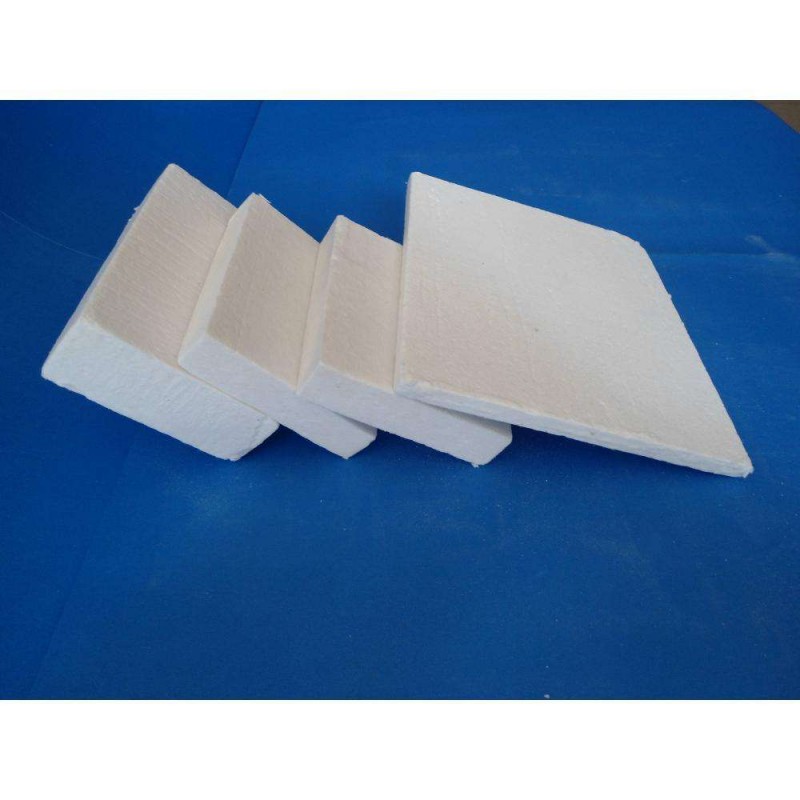

陶瓷纤维板是采用喷吹纤维（纤维短，细，容易打碎混合）作为陶瓷纤维板的原料，加入一定比例的结合剂、填料级助剂，经过打浆机，在配浆池中充分分散成浆料。用泵打入成型池中，并用压缩空气搅拌。将模具放入成型池，利用抽真空的原理，使纤维浆料吸附于模具上。精确控制吸附时间，对纤维湿料进行真空脱水，脱模，置于托盘送人干燥炉干燥10-24小时。烘干后的纤维板通过专用的磨削机，切边机，精确控制尺寸。
初次使用注意事项：
因为陶瓷纤维板含有部分粘结剂有缘故，所以我们在初次使用时，一旦部件的温度超过粘结剂的溶点200度时，我们可以看到淡淡的烟雾，这个时候不必惊慌，因为这并不代表产品的质量有问题，这是很正常的使用现象，是纤维的粘结剂在挥发而已，待挥发后，你会发现原先的白色硅酸铝板变成了褐色，同样也是正常现象，因为过上两三天后，自然就会回复到原先的白色了，而且不会对相关设备有任何不良影响的。
陶瓷纤维板保温原理：
硅酸铝陶瓷纤维的气孔率很高，因此气体被纤维分割成几乎处于静止不动的小气孔仓。这时由于分散的多气孔仓内的压力是一定的，该气压将与固态纤维一起形成一个密实体屏蔽阻碍着热气流的侵入。热气流被阻碍了，热能就不会被传导，那么也就很好的到达了隔热保温的作用。
主要性能指标：
|
耐火陶瓷纤维板 |
|||||
|
分类温度 |
1260 |
1400 |
|||
|
产品代码 |
JSGW-164 |
JSGW-264 |
JSGW-364 |
JSGW-464 |
JSGW-564 |
|
加热线变化(%) |
1000℃×24h≤-3.5 |
1100℃×24h≤-3 |
1350℃×24h≤-3 |
1260℃×24h≤-3 |
1350℃×24h≤-3 |
|
理论导热系数 (W/m.k) (128kg/ m³) |
0.060-0.085 |
0.103 |
|||
|
0.092-0.112 |
0.125 |
||||
|
0.112-0.126 |
0.151 |
||||
|
含水量（%） |
≤1 |
||||
|
有机物含量（%） |
≤5 |
||||
|
密度 |
200～400 |
240～400 |
|||
|
常用产品规格(mm) |
900×600×10～100mm或根据要求定制 |
900×600×10～100mm或根据要求定制 |
|||
|
包装 |
内塑料袋外纸箱 |
||||
