2 射频技术参数
发射部分
项目
技术参数
备注
工作频率
1805-1880MHz
工作带宽
75MHz
输出功率
40±1dBm
增益
50±1dB
增益调节范围
≥20dB
增益调节步长
1dB
增益调节误差
≤±1.5dB
带内波动
≤2.0dB
输入输出驻波比
≤1.5
带外杂散
9kHz～1GHz：≤-36dBm/30kHz
1GHz～12.75GHz：≤30dBm/30KHz
矢量幅度误差（EVM）
≤3%
工作电流
≤2.5A
接收部分
工作频率
1710-1785MHz
增益
30±1dB
带内波动
≤1.5dB
噪声系数
≤1.8dB
输入输出驻波比
≤1.5
最大输入不损坏电平
0dBm
工作电流
200mA
环境温度
工作温度
-25～+55℃
相对湿度
5%～95%，无冷凝
储存温度
-40～+65℃
3 接口定义
3.1 供电采用 KF2EDG-2Pin 5.08mm 弯脚插座，开关电源 DC+28V 供电，开关频率为 50KHz～300KHz，电
源波纹为 250mvp-p；
3.2 射频接头采用 SMA-50KFD，数量为 4 个；
3.3 监控接口采用 PHD2.0 接插件双排插座，弯针座 2*4P，管脚定义如下：
1,3,5,6,脚 NC；
2,4 脚 GND；
7 脚 RS485 串口通信端口 A；
8 脚 RS485 串口通信端口 B。
4 监控要求
响应下行功放模块、上行低噪模块，波特率 19200；
4.1 低噪放模块部分：
1）设置模块地址（默认地址为 0）；
2）设置 LNA 使能开关，ATT；
4.2 功放模块部分：
1）设置：模块地址（默认地址为 0），开关，ATT；
2）查询：模块状态（包括功放状态、过功率告警、过温告警、驻波比告警、功放故障告警），检测的
反向功率，功放温度，驻波比，功放 ATT 值，检测的前向功率；
3）过功率告警：输出功率大于 Po+2dB 时提供告警；
4）过温告警：建议门限为+85℃，检测温度超过+85℃告警，同时关断功放，+65℃时开启功放；
5）反向功率检测：检测范围要求大于或等于 20dB，检测精度要求小于±2dB；
6）功放温度检测：检测范围要求包含但不限于-25℃～+85℃，检测精度要求±3℃；
7）驻波比检测：检测范围要求包含但不限于 1.4～3.0；检测精度要求：接上驻波为 1.5 的负载，检
测值为 1.3～1.7 之间；接上驻波为 2.0 的负载，检测值为 1.5～2.5 之间；接上驻波为 3.0 的负载，检测
值为 2.0～4.0 之间；检测范围为：最大输出功率回退 15dB 时满足以上要求；
8）前向功率检测：检测范围要求大于或等于 20dB，检测精度要求小于±2dB；

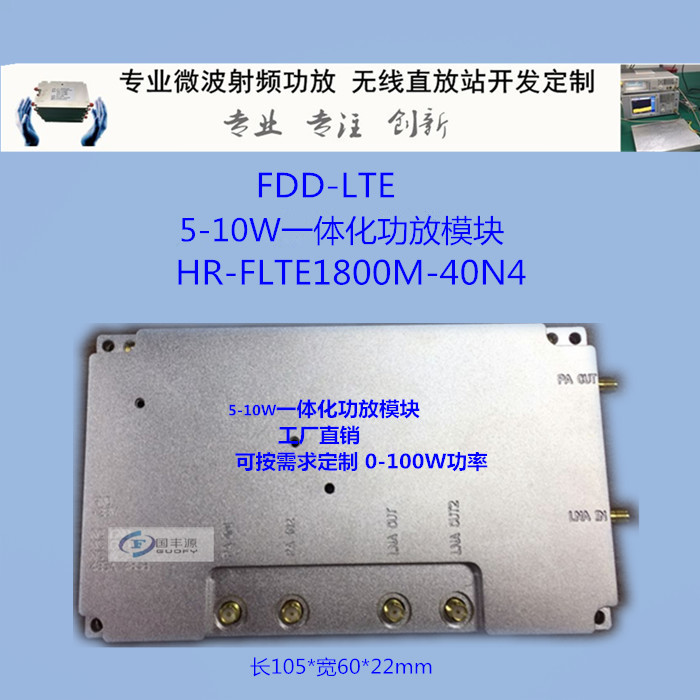

5 外观要求
1.外形尺寸：170×100×22mm；
2.腔体导电氧化，表面喷砂。
