价格:￥298.00/根
品牌:航顺
起订:10根
供应:8000根
发货:10天内

发送询价

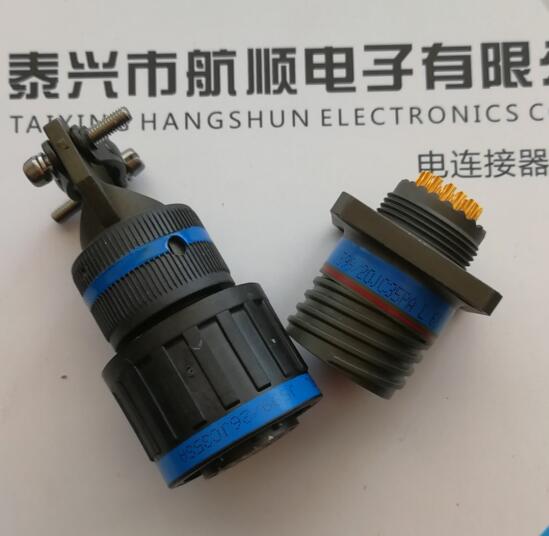

                                                 GJB599Ⅲ系列航空接插件



广泛应用于在航空、航天、兵器、电子等领域的系统设备信号传输。符合GJB599(MIL-DTL-38999)III系列，三头螺纹快速连接，并带防松机构，具有高温下的高强度振动特性，综合性能高。http://www.txhs.cn

[机械性能]

—壳体：铝合金、不锈钢

—镀层：W - 镀镉军绿色

        F –化学镀镍

        K- 不锈钢钝化

—绝缘体：热塑性材料或热固性材料

—封线体和密封圈：硅橡胶

—接触件：铜合金镀金

—寿命：500次插拔循环

—冲击：3ms半正弦波 加速度峰值300g

—振动：

  正弦：60g，并带温度循环和模拟附件（36小时）

  随机：在高温下,频率100~1000Hz,功率谱密度1g²/Hz,对应均方根值41.7g.

        在环境温度下,频率100~1000Hz,功率谱密度5g²/Hz,对应均方根值49.5g..

—接触件保持力：（按牛顿计的最小力）

        22D：45N       20#：67N

        16#：111N      12#：111N

10#：111N       8#：111N

[环境性能]

—温度范围：

W类：-65℃～＋175℃

F、K类：-65℃～＋200℃

—密封：插配连接器符合MIL-DTL-38999K低气压浸渍的要求

—盐雾：按GJB 1217中方法1001进行试验

W类：500h  F类：48h

K类：1000h

—湿热：按MIL-DTL-38999K：24小时10次循环

—耐液：耐多种燃料，冷却剂，溶剂



[电气性能]

—耐电压：V

工作条件	海平面	在21000米高度
M	1300	800
N	1000	600
Ⅰ	1800	1000
Ⅱ	2300	1000

注：不同的接点排列有不同的工作等级，详见接点排列右上角字母。

—接触件接触电阻及额定电流：

接触件规格	工作直径 mm	接触电阻 mΩ	额定电流 A
22D	Φ0.76	≤12	5
20#	Φ1.00	≤5	7.5
16#	Φ1.60	≤2.5	13
12#	Φ2.40	≤1.5	23
10#	Φ3.15	≤1.0	40

—绝缘电阻：≥5000MΩ（500V DC）

—壳体导电性：

W类：2.5 mΩ

F类：1 mΩ   K类：10 mΩ

—电磁干扰屏蔽：

—100MHz~1GHz时，

  最小衰减为85dB(F类、W类)

—1GHz ~10GHz时,

  最小衰减为65dB(F类)，50dB(W类)

—8＃双同轴接触件：频带宽0～20MHz

额定电压：最大为500 V AC

在21000米为125 V AC

电压降：内接触件和中间接触件在1A下≤55mV

            外接触件在12A下≤75mV
