品牌:顺泰
材料:冷轧钢板
防护等级:IP55
外形尺寸表:140*131*80mm
起订:1台
供应:10000台
发货:3天内
发送询价
一、概述

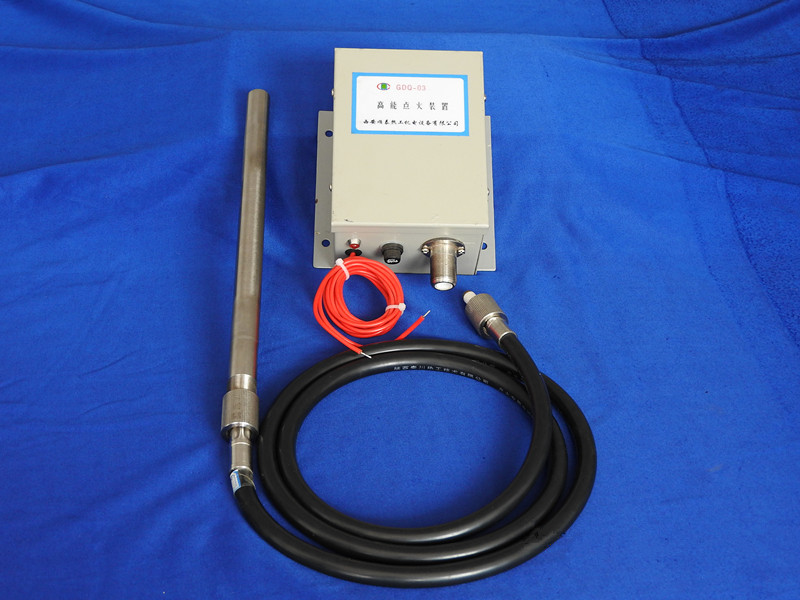

GDQ-03A/GDQ-03B高能点火器，用于工业燃烧器通过控制实现自动点火。该产品体积小，能量大，发火端耐高温，抗积碳，抗结焦，具有自净能力，点火可靠性高，点火棒安装方便，点火电极距离不需要调整。
二、技术参数
1.电源电压：220VAC ±10% 50/60HZ
2.适用染料：燃气、轻油
3.点火电缆适用：50米以内
4.点火棒耐温:1300℃
5.火花能量：3J
三、壳体与安装尺寸
1、材料：冷轧钢板
2、防护等级;IP55
3、外形尺寸表:140×131×80
4、安装尺寸：113×92
四、接线
GDQ-03A型属于铠装型带有电源插头，通过电源开关控制打火。高压输出端属于铠装高压电缆连接，对接螺纹一般是M18×1.0。
GDQ-03B型属于接线型是直接控制电源打火，常用于点火控制箱。高压输出端是接线式，黑色线是高压输出线，黄色线接入点火杆外壳接地。
五、点火杆
1、点火杆前端材料2520：0Cr25Ni20高温合金；整体材质为;304(0Cr18Ni9)不锈钢
2、点火杆外径Φ12/Φ16/Φ18；
电缆连接端螺纹为M18×1.0;
安装固定端为M18×1.0/M14×1.25/M18×1.5可选择。
3、点火杆长度根据用户要求定制长度范围一般在0-2.5米之间
4、每支点火杆都应配备点火电缆，点火电缆不应超出12米。
5、点火杆发火端安装在燃烧器喷嘴前20~40mm处，燃气的烧嘴取较小距离或根据燃气压力调整，燃油的烧嘴选择较大的距离。
