品牌:中原
起订:1台
供应:100台
发货:3天内

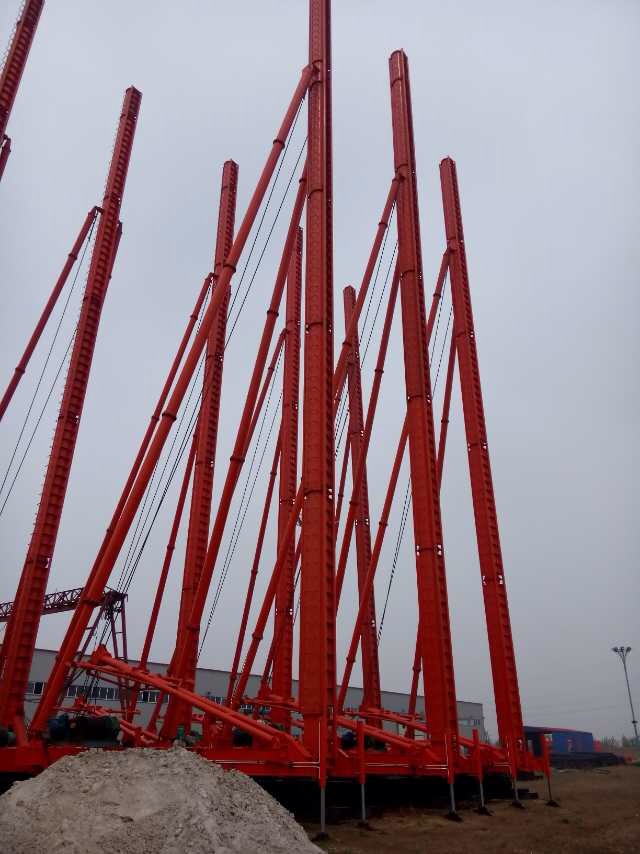

1、立柱由Φ820钢管加法兰盘焊制而成，上部有顶部滑轮。通过它，卷扬机可实现动力头、钢筋笼等辅具的提升、下降动作。立柱前方配有轨距600的导轨，是钻进系统的导向与支撑装置。
2、斜撑 斜撑上下分别与立柱和平台铰接，下部内藏--油缸，用来协助起架和调整立柱的垂直度。
3、行走机构 该机构采用液压步履行走机构，通过行走油缸实现每步1.8m的步距。桩机需移位时，操纵换向阀，使四个支腿油缸伸出接地并将桩机顶起，船型轨道离开地面，此时再操纵换向阀行走油缸联，行走油缸即推动船型轨道前进。然后收起支腿油缸，船型轨道接地，操纵换向阀行走油缸联，油缸推动桩机在船型轨道上滚动前进。行走机构与回转机构配合使用，使钻机前后左右全方位行走。
4、回转机构 该桩机回转机构是由驱动机构和回转支承组成，驱动采用—柱塞马达，通过一行星减速机，由小齿轮驱动回转支承大齿轮实现桩机的360度回转，采用液压马达驱动，回转平稳无冲击，提高了整机稳定性及寿命，提高了施工效率。桩机需回转移位时，先将行走油缸的活塞杆全部缩回，操纵换向阀回转马达联，桩机即可作360度回转。
5、液压系统 该机各动作均通过液压系统进行操作和控制的。各部动作平稳，安全可靠，操纵方便省力。主泵电机驱动一斜轴式柱塞泵给动力头提供动力，辅泵电机驱动另一斜轴式柱塞泵给主卷扬、加压卷扬、回转、行走、支腿等动作提供动力。
6、卷扬机构 该机卷扬机构包括一个10吨主卷扬机和一个8吨加压卷扬机，卷扬机均由液压马达驱动，操纵手柄设在驾驶室内，操纵方便，省力。10吨主卷扬用来起架与动力头的提升，8吨加压卷扬用来在钻进时给动力头施加一向下的加压力，提高钻进效率。
7、动力头 该机动力头采用两个液压马达驱动，动力头可自适应地层变化，根据不同的地质情况调节钻杆转速，提高工作效率。输入法兰依次与联接盘、螺旋杆，钻头联接进行钻孔作业。该机动力头上可配超流态回转接头与注浆器，以适应超流态砼施工与高压注浆等施工工艺的要求。
操纵机构
操纵室位于钻机后部主卷扬机前方，铁壳结构，三面开窗，可保证视野开阔，安全舒适。钻机是由电液联合控制，所有操纵电钮及手柄都置于操纵室前方的控制面板上，操作方便快捷。
打桩工艺
螺旋打桩机就位→埋设护筒→钻头轻着地后旋转开钻→放下钻头→钻孔完成,清孔并测定深度→放入钢筋笼和导管→进行混凝土灌注→拔出护筒并清理桩头沉淤回填,，成桩。
钻机施工保养：正确合理使用是延长施工钻机的寿命的关键：为了延长施工机械的寿命，正确使用机械，严格执行安全技术操作规程，并对机械设备实行目标成本管理，将操作者经济宵夜与机械使用费（如燃料电力费，维修费，保养费，工具费等）挂钩，并加强对机管人员职业道德教育与培训。这里需要特别指出的一个常被忽视的问题，即环境因素对使用机械的影响。施工机械大部分是露天作业，作业地点经常变动所以其性能受到作业场地的温度，氯压，污染，路况及天气等因素的影响很大。不少施工单位由于忽视了环境因素对使用机械的影响，未采取相应的保护性或适应性措施，致使机械使用性能降低，使用寿命缩短，甚至酿成事故。如果在施工现场采取有效措施，如经常使施工便道保持平整，及时养护；雨天将便道上的水坑及时填平，晴天经常洒水，减少灰尘：修施工便道时因地制宜地减少坡度等，都对延长机械寿命有利。
实行定期保养：对钻机实行定期保养是延长机械寿命的关键。铁路施工单位对机械的保养有很多的明确规定，但是不少施工单位一到工期紧，任务重的时候往往忽视保养工作，认为机械在正常运行，没有故障，无需停下来进行保养。因为保养能消除机械隐患，若不及时保养，往往会使机械设备出现大的故障，甚至发生事故。这样既增加维修费用，又耽误工程工期。
