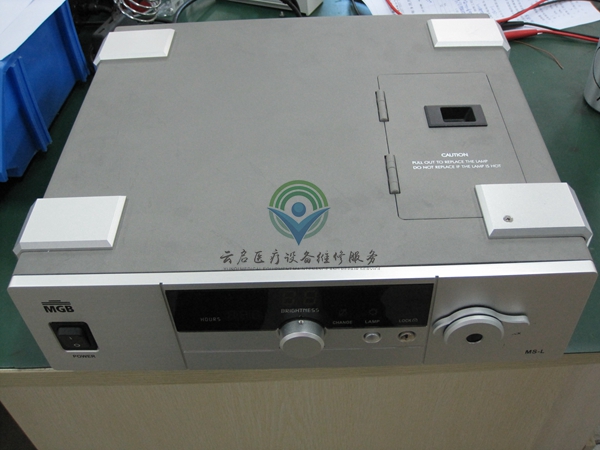

MGB 是一台硬镜系统的光源，为硬镜摄像系统提供照明光源



故障：

开电源开关，面板的灯泡时间窗口闪烁，灯泡按钮无效，亮度旋钮无效，风扇转动，测量面板IC Rev 1.2 的各脚电源全是5V，判断面板IC Rev 1.2损坏.



解决：

该IC 是AT89C52 单片机，内有运行程序，如要维修，需要厂家提供该IC或自己编写面板控制程序，一般情况下厂家是不会提供该IC的，因此考虑自己编写程序，经观察分析面板，该面板控制还是比较简单的，有两个显示窗口，分别显示灯泡使用时间和亮度，两个指示灯，指示灯泡的更换和开关。一个按钮和一个旋钮 ，分别控制灯泡开关和调整亮度，为了更好了解控制电路，我先把面板电路原理图画出来，从图中可以看出来损坏的IC Rev 1.2是控制灯泡开关，调整亮度的。控制的电路有：按钮，旋钮，亮度显示数码管，灯泡，步进马达，风扇，ROM.，蜂鸣器。工作原理推断应该是：面板按钮从P0.3脚输入通过P1.6，P1.7，P1.0分别控制灯泡亮灭，风扇运转，蜂鸣器面板旋钮从P0.6，P0.7输入，从P3输出控制亮度数码管，从P2.4, P2.5，P2.6，P2.7输出控制步进马达，通过P2.0，P2.1，P2.2，P2.3读写94C46数据，P0.4检测灯泡亮灭，P0.3检测步进马达初始位置，根据以上功能编写面板控制程序,经反复修改测试，最后写出面板控制程序。



程序通过编译写入AT89C52芯片，装机测试，功能达到要求。
