故障现象：

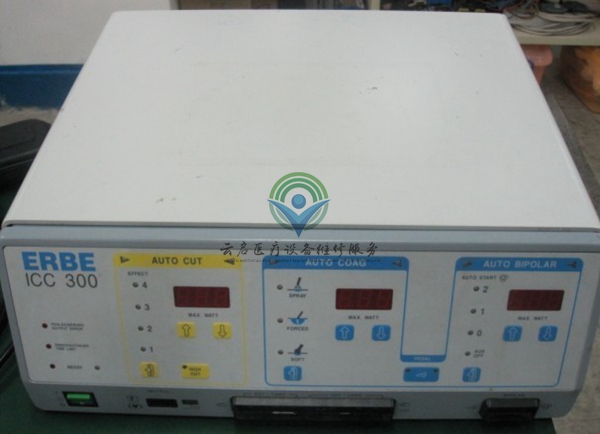

常态下开机一切正常，工作半小时后报错，代码为：E37，关机再开故障依旧，待常温冷机后数小时候开机又能正常工作半小时。



故障推论：

1、常态下开机正常，说明常态温度下各电子元件参数性能指标都正常，故障隐患没有呈现。

2、工作半小时后的设备，因工作产生的热损耗，设备内温度或局部必比常温高。

3、报错，说明在当时情况下已出现故障，或为电子元件的性能变差或者失效。温度最可能为因素之一。

4、冷机后开机又能正常工作半小时，说明受温度影响的电子元件恢复到常温下是正常的。

综合上述推理得出：设备内某个有隐患的电子元件在温度升高时出现故障！而常温下正常。



针对以上判断，为验证以上推论利用冷热法检测故障所在，步骤如下：



1、拆开设备外盖，用电热风对常温下的整台设备电路板进行快速加热（加热时间控制在数分钟内）后，开机工作，故障出现，紧接着，关机用冷风迅速对整台设备进行降温（降温时间控制在数分钟内）后，开机操作，设备正常。重复数次，特征相同，初步断定，有故障隐患电子元件受温度因素影响而出现故障的推论是正确的。而性能非正常的电子元件才会受正常工作的温度影响。



2、有了第一步的验证，接下来局部进行单块板重复的加热与冷却，排除不受温度影响的板块，当验证动作到“Control-Board  40128-095”板的时候，温度的差异使这块板迅速表现故障与隐蔽故障，由此可见，故障隐患出在此板上，为了确保没有误判，对其他板块也做了重复试验，未见异样。



3、直接更换此板块，再用冷热法试验，未见故障。

连接高频电刀检测仪，测量实际输出功率、波峰因子（CF）、测试负载/功率曲线等都符合标准！



总结：针对此类故障比较隐蔽的设备，并不一定用到高档、复杂的检测仪器就可以查出故障所在而要运用多种有效的方法，细心观察，重复测试，并缩小检查的范围。一步一步的找到故障所在。
