故障现象 ：

打开电源，系统进入待机状态。按下开机按键（On/Standy）后，系统开始上电初始化

过程，但仅仅持续约 3～4 秒钟后，系统在启动过程中突然断电，机器背后的蓝色交流电源

指示灯开始闪亮。此时再按下开机键，系统没有任何响应。

将交流电源开关关闭，然后重新打开，再按开机电源键，故障依然。据操作人员反映，

有时候将开机过程多操作几次，偶尔可以开机成功。一旦开机运行之后，机器可以正常操作，

但关机之后第二天又不能正常启动。



分析检修 ：

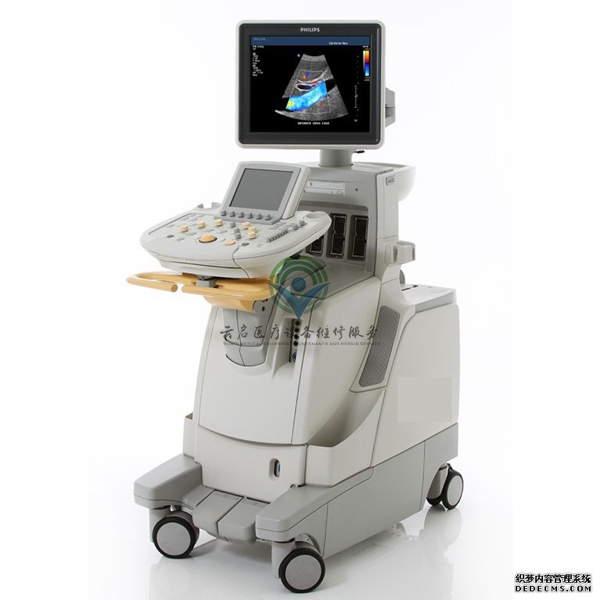

根据故障现象分析判断，怀疑系统的电源部分发生故障。iU22 的直流供电单元安装在

设备底部的电源箱内，需要打开设备的机箱左侧盖板才可以观察到。交流供电单元安装在设

备底部后侧下部，装有一个空气断路器。

经过观察和分析，发现 iU22 的供电系统主要包括 6 个部分：

z 交流单元（包含一个＋12V 辅助电源）

z +12V 直流电源模块

z ＋3.5V、±5.3V、±15V 和＋48V 直流电源模块

z +12V 直流电源电压变换、监测和分配电路板（以下称 A 板）

z ＋3.5V、±5.3V、±15V 和＋48V 直流电源监测和分配电路板（以下称 B 板）

z 高压电源模块





故障排除 ：

首先，对直流电源模块进行测试。将两个电源模块从电源箱内拆卸出来，直接接入 220V

交流电源，测量每一组的输出电压，结果正常。

然后，对位于 B 板上的保护电路部分进行测量。经反复测量和试验，发现该板上的一

个 IC ABT573AD（带输出三态门的 8D 锁存器）损坏，结果导致 A 板传送过来的 DC_OK 信

号短路，导致保护电路判断为 A 板的电源不正常，从而切断交流电源。更换一块新的

ABT573AD，系统恢复正常，故障排除。
