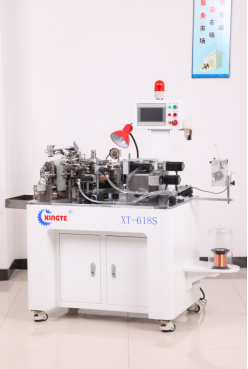

机型简介：本机是六轴绕线拉伸专用机型，可绕制醇溶和热风两种漆包线材。关掉线圈拉伸部分也可以用于空心音圈绕制。控制系统采用全中文触膜屏接口，操作简便易学，机械操作部分设计合理，所采用金属材料都经过特殊化工艺处理，机械运动部分全采用进口伺服马达和高精度滚珠丝杆，进口轴承保证了产品的高效率和高精度；真正做到实现开机24小时稳定，高效生产。能与全自动化生产线及无人车间兼容配套。绕线方式为主轴飞叉绕线，六工位旋转剪线，退模。本机是行业中最高效的机型，每小时产量大概可达800-1000/小时左右。
基本参数：
|
型号 |
XT-618S |
飞叉轴数 |
1轴 |
|
规格 |
780(w)×1460(D) ×1560(H)mm |
飞叉转数 |
≤ 4800rpm (根据飞叉的外径而不同) |
|
机器重量 |
约360kg |
适用线径 |
0.02-0.45（mm） |
|
电源 |
AC220V±10%单相 50/60Hz |
线圈高度 |
≤10mm |
|
消耗功率 |
约2.0 0KW/小时 |
线圈外径 |
≤30mm |
|
气源 |
0.4Mpa～0.7Mpa |
旋转方式 |
6工位 |
|
主轴方向 |
顺时针/逆时针 |
切线方式 |
气压切断 |
|
步序记忆容量 |
9999 |
拉伸方式 |
气动拉伸 |
|
操控方式 |
触摸屏 |
脱模剂涂抹方式 |
间歇或连续涂抹 |
|
控制轴数 |
5轴伺服电机驱动 |
张力器 |
伺服张力器 |
|
温度 |
0-700°C |
线圈固化方式 |
预热治具绕线后通过加热固化 |
|
产能 |
每小时800-1000pcs(以每层25圈,2层方形音圈为例) |
||
飞叉最高转数及适用线径范围根据线圈规格而有所不同
