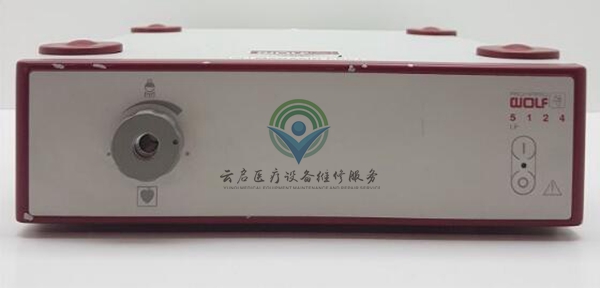

WOLF5124冷光源是狼牌公司的一款简装经济型（与WOLF5123）的氙灯光源，所用氙灯为欧司朗180W/45C氙灯。外观简洁，可手动调节光亮度，同时可提供多种品牌型号导光束的接口。其主要工作原理：市电220VAC经EMI电路（隔离市电干扰），由整流桥D1整流后，C2、T5、C7滤波后得到300V的直流电压；开关管Q1降压，再由D3整流，L2、C9滤波后得到94V的直流电压；94V电压经Q12、T3供给高压包升压约2万多伏击穿氙气点亮灯，氙灯点亮后Q12降压，D45整流，T3、C15滤波后输出13V的直流电压，为氙灯提供正常工作的工作电压；94V电压还供给副电压板，输出12VDC、15VDC等电压供风扇及控制板用。



故障现象：

打开电源开关，电源指示灯亮，，风扇转动正常，但氙灯不亮，无放电声音。



故障分析：

1. 电源指示灯亮，，风扇转动正常：说明副电源板工作正常。

2．无放电声音：高压包不能正常工作。



故障维修:

1.打开机壳及机内隔离板，开机，用万用表检测副电压板的各输出电压12VDC、15VDC均正常，再检测其输入电压94V异常，达到300V。

2．关电，触碰到L2发烫，而94V电压也是经它滤波的，怀疑此电感有问题。拆下，用电桥测量其电感量，只有1.6mH(正常的是2mH)，此电感损坏。

3．因此电感属于非标，电子市场很难找到相同规格相同电感量的电感，要订做也不现实要1000只起订，成本也比较高。因电感的结构都比较简单，只有磁环和漆包线（不考虑外型封装），决定自己动手做这个电感。

4．小心把外灌封材料搞干净，取下漆包线，发现磁环外表光滑没有破裂，磁环是好的。

5．量下漆包线的长度及直径，再到市场上卖回相同规格、长度略长的漆包线在原磁环上按拆漆包线时的逆向方法把漆包线一圈一圈紧贴缠绕在磁环上，然后用电桥测量电感量，使电感量达到2mH。

6．把做好的电感焊接好，通电，检测副电源板的输入电压95V，比94V略大，在误差范围内，正常。此时亦听到高压包“啪”的一声响，氙灯瞬间点亮。再检测氙灯的工作电压约13V，正常。再长时间烤机，各输出电压均正常。



总结：在平时维修过程中要一些原始数据的检测留存，才能有比较。
